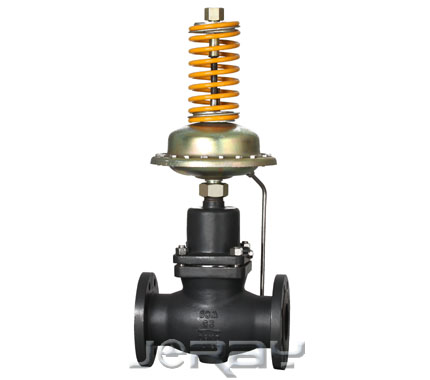

JR300D02Y自力式（閥前）壓力控制閥

概述

JR300D02Y自力式（閥前）壓力控制閥，由控制閥門、執行器和一個設定壓力的彈簧組成適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中的閥前壓力控制，當閥前壓力升高時，控制閥開啟。

主要特點如下：

1：具有壓力平衡功能，靈敏度高

2：低噪音，性能可靠，免于維護

3：采用標準摸塊化設行

4：通過組合件，可以進行多項組合控制

工作原理

工藝介質的閥前壓力P1經過閥芯、閥座的節流后，變?yōu)殚y后壓力P2。P2經過控制管線輸入到執行器的下膜室內作用在盤上，產生的作用力于彈簧的反作用力相平衡，決定閥芯、閥座的相對位置控制閥后壓力。當閥后壓力P2增加時，P2作用在頂盤上的作用力也隨之增加。此時，頂盤的作用力大于彈簧的反作用力，使閥芯閥關向閥座的位置，直到頂盤的作用力與彈簧反作用力相平衡為止。這時閥芯與閥座之間的流通面積減少，流阻變大，從而使P2降為設定值。同理，當閥后壓力P2當需要改變閥后壓力P2的設定值，可調整調節螺母 .

技術參數和性能

閥體
公稱通徑		DN15~DN250mm
公稱壓力		PN1.6、4.0MPa
法蘭標準		ANSI、JIS、DIN、GB、JB（特殊可按用戶提供）
閥體材料		鑄鐵（HT200）、鑄鋼（ZG230-450)、鑄不銹鋼（Zg1Cr18Ni9Ti/ZG1Cr18Ni12No2Ti
閥芯材料	硬密封	不銹鋼（1Cr18ni9Ti、1Cr18Ni12MoTi)
	軟密封	不銹鋼鑲嵌橡膠圈
壓力平衡		不銹鋼波紋管（DN15~DN125）、平衡膜片（DN150~DN250）

執行器
有效面積（C㎡）	32※	80	250	630
壓力設定范圍（MPa）	1.0~1.6	0.1~0.5	0.015~0.25	0.005~0.035
壓力設定范圍（MPa）	0.3~112	0.1~0.25	0.01~0.06	0.005~0.035
保證壓力閥正常工作的最小壓閥△P	≥0.05	≥0.04	≥0.01	≥0.005
允許上膜室之間最大壓差（MPa）	2.0	1.25	0.4	0.15
材料	膜蓋：鋼板鍍鋅，膜片：EPDM或FKM夾纖維
控制管線、接頭	銅管或鋼管Φ10*1（mm），卡套式接頭：R1/4”

注：該有效面積所有對應的壓力設定范圍不適用于DN150~250

性能

設定值偏差 ±8%
允許泄漏量（在規定實驗條件下）	硬密封	4*0.01%閥額定容量
	軟密封	DN15~DN50	DN65~DN125	DN150~DN250
		10氣泡/min	20氣泡/min	40氣泡/min

結構簡圖
1：閥體	2：閥座	3：閥軸	4：閥蓋
7：彈簧	8：調節螺母	9：導壓管	10：波紋管

允許工作溫度

公稱通徑		DN15~125mm	DN 150~250mm
密封型式	硬密封	≤150℃	≤140℃
		冷卻罐≤200℃	冷卻罐和加長≤200℃
		冷卻罐和散熱≤350℃※	冷卻罐和加長≤350℃※
	軟密封	≤150℃

注：※表示該閃允許工作溫度，僅當介抽為蒸汽式有效，且耐溫之至350攝氏度需先用PN40閥體

額定流量系數、噪音衡量系數、允許壓差
公稱通徑DN		15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數KvS		4	6.3	8	16	20	32	50	80	125
器音衡量系數Z值		0.6	0.6	0.6	0.55	0.55	0.5	.05	.045	0.4	0.35	0.3	0.2	0.2
允許壓閥MPa	PN16	1.6
允許壓閥MPa	PN40	2.0								1.5		1.2	1.0

控制閥尺寸及重量見圖1-3
DN（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250
L（mm）	130	150	160	180	200	230	290	310	350	400	480	600	730
B（mm）	212	212	238	238	240	240	275	275	380	380	326	354	404
重量（KG）	6.2	6.7	9.7	13	14	17	29	33	60	70	80	140	220
B1（mm）	-	-	-	-	-	-	-	-	-	-	630	855	1205
重量（KG）	-	-	-	-	-	-	-	-	-	-	140	210	300
執行器尺寸及重量見圖4
有效面積（CM²）	32			80				250			630
R(mm)	172			172				263			380
H(mm)	435			430				470			520
重量	7.5			7.5				13			28
