概述

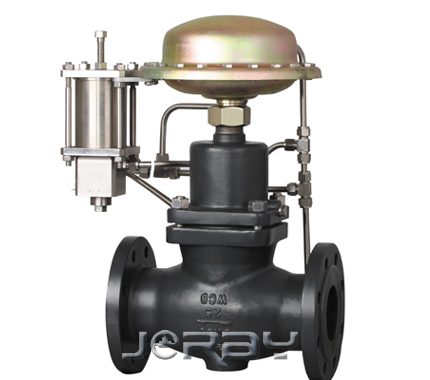

JR300D12Y指揮器操作型自力式（閥后）壓力控制閥，由控制閥門、執行器和一個設定壓力的指揮器組成。適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中的閥后壓力控制，當閥后壓力升高時控閥關閉。

工作原理

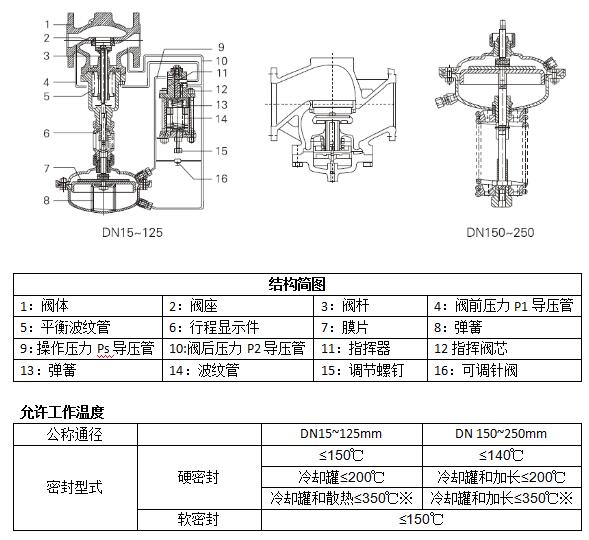

工藝介質沿箭頭所指方向流經控制閥，借助于導壓管（4）裝閥前壓力P1傳輸?shù)街笓]器，依賴于設定的調節閥螺（15）的調整，指揮器內產生的一個相應操作壓力Ps.閥后作用調壓閥，操作壓力Ps作用于執行機構上膜室，設定壓力（閥后壓力）P2作用下膜室，并與指揮器反饋信號口相連。當設定壓力P2上升指揮器內彈簧（13）壓縮量加大，指揮器閥芯（12）向關閉方向（向下）移動，PS之下降，這樣至恢復為原設定值。當P2增大，上膜室內Ps減少，導致設節機構閥芯關閉方向移動，從耐降低P2，直當現場設定閥后（或閥前）壓力時，可通過調節螺釘（15）與針閥（16）來設定。

注：※表示該閃允許工作溫度，僅當介抽為蒸汽式有效，且耐溫之至350攝氏度需先用PN40

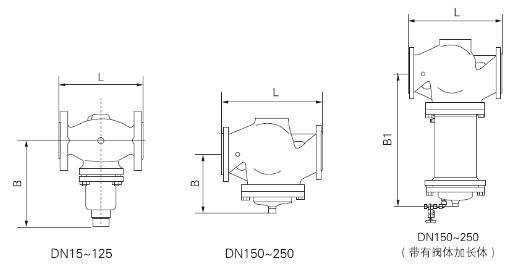

閥體
