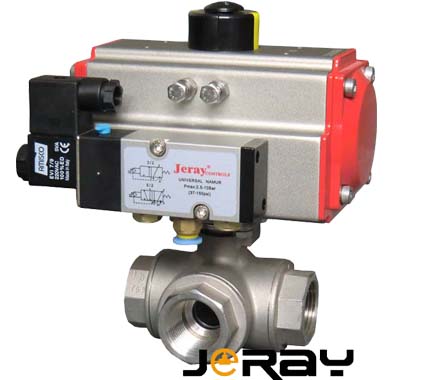

3BV3-螺紋式三通氣動球閥

氣動三通螺紋球閥有兩座和四座密封結構，閥芯通道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯通道與管道口的連接狀態，可實現對三條支管不同的組合控制。具體流向選擇可查閱具體流向圖。是航空航天，石油化工、灌裝設備、涂料設備，干燥設備、真空設備、電鍍?cè)O(shè)備、清洗設備、實驗設備、消防設備、生物制藥、農業機械、食品機械、紡織印染、船舶工業、自動控制、等行業的首選產品。

技術規范

設計依據	GB標準	ANS標準
設計標準	GB/12237	ANSI B16.34
連接法蘭尺寸	GB/9113、JB/T79	ANSI B16.5
試驗和檢驗	JB/T9092	API598

備注：球閥結構長度及連接尺寸可根據客戶要求設計制造

技術參數

公稱通徑	DN15~50
連接方式	螺紋
氣缸選配	JRP系列、JRS系列、JRG系列及進口執行器系列
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	換向、分流
公稱壓力	16、25、40Bar，150LB、300LB、10K、20K（如需更高壓力訂貨時請注明）
氣源壓力	雙作用：4~8Bar，單作用：5~8Bar
介質溫度	-40~180℃，-40~300℃，-30~425℃
環境溫度	標準型：-20~80℃
閥體材質	碳鋼、不銹鋼
密封材質	聚四氟乙烯、聚笨、金屬硬密封、硬質合金

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型

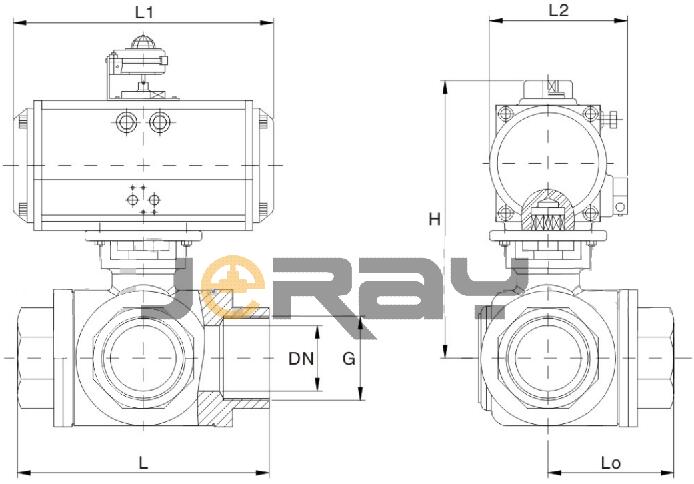

主要外形尺寸-PN16~64

公稱通徑DN	外形連接尺寸
公稱通徑DN	L	L1	L2	Lo	H	G
15	68	141/159	71/83	34	177/208	1/2”
20	78	141/159	71/83	39	180/211	3/4”
25	86	159/211	83/95	43	199/227	1”
32	111	211/248	95/107	55.5	231/251	11/4”
40	126	248/269	107/123	63	235/265	11/2”
50	143	248/269	107/123	71.5	263/298	2”

型號選型表

3BV3-□□□□□-□□ 3BV3三通螺紋球閥系列
系列	操作類型	閥門口徑	閥體材質	密封	公稱壓力
3BV3-	M:手動	15：1/2"	A:304	F:PTFE	16:1.6MPa
	D:氣動（雙作用）	20：3/4"	B:316	L:PPL	25:2.5MPa
	S:氣動（單作用）	25：1"	D:304L		40:4.0MPa
	DM:氣動（DA）+ 手輪	32：1-1/4"	E:316L		63:6.3MPa
	SM:氣動（SR）+ 手輪	40：1-1/2"
	E:AC220V電動開關型	50：2"
	F:AC380V電動開關型
	G:DC24V電動開關型
	T:AC220V電動調節型
	K:電動快開型
三通流向			選項（可選項）
L1：L型配置1			EX：防爆電動頭
L2：L型配置2			S1：電磁閥AC220（限氣動）
L3：L型配置3			S2：電磁閥DC24V（限氣動）
T1：T型配置1			S3：電磁閥AC110V（限氣動）
T2：T型配置2			S4：防爆電磁閥AC220（限氣動）
T3：T型配置3			S5：防爆電磁閥DC24V（限氣動）
T3：T型配置4			A1：限位開關（限氣動）
			A2：防爆限位開關（限氣動）
			D1:定位器（限氣動）
			D2:防爆定位器（限氣動）
