BFV19-衛生級快裝電動蝶閥

【工作原理】蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

【應 用】專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。

【備注】所有衛生級閥門管件，與介質接觸部份均為鏡面拋光。蝶閥密封圈Ф63.5-Ф108使用范圍為兩種：三元乙丙(EPDM)、硅膠(SI ),Ф57以下為三元乙丙(EPDM)

設計特點

國產精品、技術精湛、密封可靠、應用廣泛、流動通性能好、品質優良、精巧美觀、啟閉力矩小、壽壽長 、球閥高平臺結構ISO5211連接標準、安裝更加專業和方便、開啟靈活、工作穩定、結構緊湊、輕巧美觀

產品應用與特點

電動卡箍蝶閥經過精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理，采用了全包的F4密封，沒有死角保證衛生，且容易清洗。電動卡箍蝶閥廣泛應用于食品機械、農業機械、醫療器械、化學工程、生物制藥、釀酒設備、真空設備和航天航空等領域。

技術參數

公稱通徑	DN25~DN108
連接方式	卡箍
執行器選配	JRV系列、JRQ系列及進品執行器系列
控制方式	開關型、調節型
電源電壓	AC220V、AC380V、DC24V（其它訂做）
公稱壓力	PN6、PN10、PN16
介質溫度	-30~180℃
環境溫度	標準型：-20~80℃
防護等級	IP67
閥體材質	不銹鋼
密封材質	聚四氟乙烯（F）、食品級硅橡膠

備注：其它特殊密封材質或特殊溫度亦可根據密戶要求設計選型

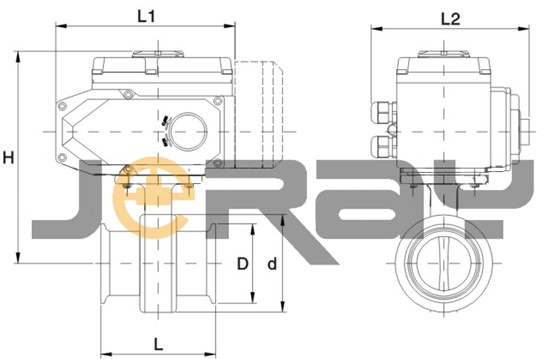

主要外形尺寸—PN16（16bar）

公稱 通徑DN	尺寸
公稱 通徑DN	L	L1	L2	H	d	D
DN20	66	165	150	224	50.5	77
DN25	66	165	150	224	50.5	77
DN32	66	165	150	224	50.5	77
DN38	66	165	150	226	50.5	82
DN51	72	165	150	235	64	100
DN63	76	165	150	242	77.5	114
DN76	76	165	150	249	91	128
DN89	84	190	170	274	106	139
DN102	90	190	170	280	119	155
DN108	90	190	170	280	119	155

特殊選項

防爆型	防爆等級：Exd II BT4
調節型	輸入4~20mA、0~5V、0~10V等信號，實瑞閥門調節功能
開關型	電動執行器配手動裝置，開、關閥功能
