當前位置：首頁 >> 產品中心 >> BFV13-硬密封法蘭/對夾式電動蝶閥

產品分類

氣動閥

電動閥

調節閥

電磁閥

普通閥

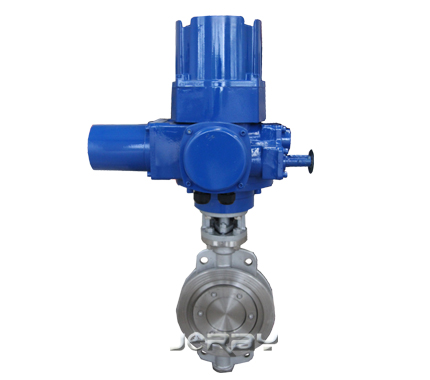

BFV13-硬密封法蘭/對夾式電動蝶閥

設計特點

國產精品、技術精湛、密封可靠、應用廣泛、替代進口

流動通性能好、品質優良、精巧美觀、啟閉力矩小、壽壽長

球閥高平臺結構ISO5211連接標準、安裝更加專業和方便

開啟靈活、工作穩定、結構緊湊、輕巧美觀

產品應用與特點

電動三偏心金屬硬密封蝶閥，采用三偏心結構設計，閥板在開啟和關閉全行程范圍內均與閥座無摩擦，消除了旋轉類控制閥因閥座開啟關閉所造成閥座磨損而引起的泄漏。閥座采用多層次結構，利用金屬與非金屬材料的完美結合構成密封面，在高溫和低溫工況下均良好使用，如今在石油化工、國防軍工、航天航空，電力裝備、鋼鐵冶金、干燥設備、核工業、暖通空調、生物制藥、表面處理、涂裝設備、灌裝設備、船舶工業、自動控制、紡織印染等行業中廣泛使用，也是工程建設、科技建設的首選產品。

技術參數

公稱通徑	DN25~DN1000
連接方式	法蘭 /對夾
執行器選配	JRV系列、JRQ系列及進品執行器系列
控制方式	開關型、調節型
電源電壓	AC220V、AC380V、DC24V（其它訂做）
公稱壓力	PN6、PN10、PN16
介提溫度	-30~425℃
環境溫度	標準型：-20~80℃
防護等級	IP67
閥體材質	碳鋼、不銹鋼
密封材質	聚四氟乙烯（F）、金屬硬密封（H）、硬質合金（Y）

備注：其它特殊密封材質或特殊溫度亦可根據密戶要求設計選型

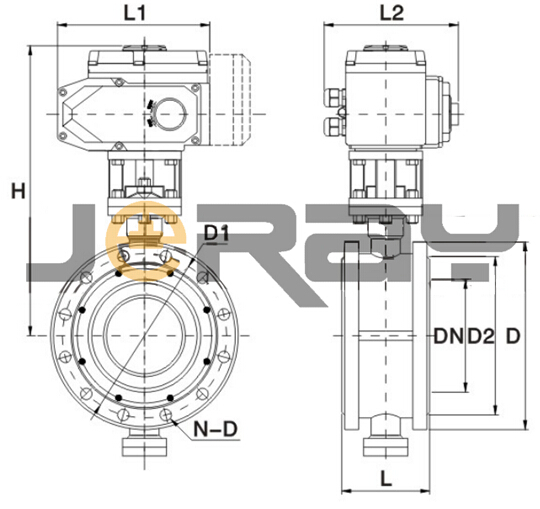

主要外形尺寸—PN16（16bar）

公稱通徑DN	尺寸
公稱通徑DN	L	L1	L2	H	D	D1	D2	N-D
DN50	108	165	150	250	160	125	99	4-18
DN65	112	190	170	270	180	145	118	4-8
DN80	114	190	170	290	195	160	132	8-18
DN100	127	270	220	310	215	180	156	8-18
DN125	140	270	220	380	245	210	184	8-18
DN150	140	270	220	410	280	240	211	8-22
DN200	152	270	220	465	335	295	266	12-22
DN250	165	270	220	505	405	355	319	12-26
DN300	178	270	220	580	460	410	370	12-26
DN350	190	270	220	640	520	470	429	16-26
DN400	216	270	220	695	580	525	480	16-30
DN450	222	270	220	755	640	585	548	20-30
DN500	229	270	220	820	715	650	609	20-33

特殊選項

防爆型	防爆等級：Exd II BT4
調節型	輸入4~20mA、0~5V、0~10V等信號，實瑞閥門調節功能
開關型	電動執行器配手動裝置，開、關閥功能

備注：1、電動執行器的參數和選配請查閱執行器資料

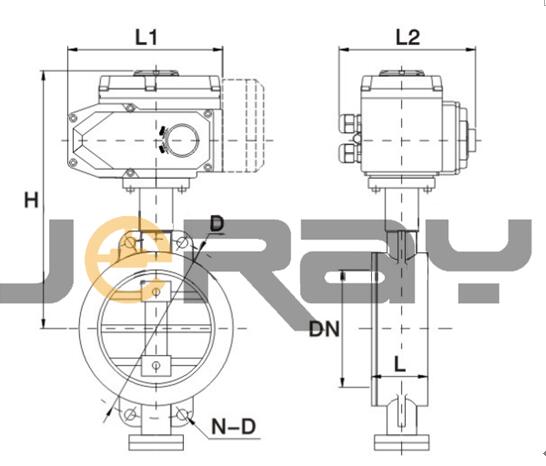

對夾式

主要外形尺寸—PN16（16bar）

公稱通徑DN	尺寸
公稱通徑DN	L	L1	L2	H	D	N-D
DN50	43	165	150	250	125	4-18
DN65	46	190	170	270	145	4-18
DN80	49	190	170	290	160	8-18
DN100	64	270	220	310	180	8-18
DN125	70	270	220	380	210	8-18
DN150	70	270	220	410	240	8-22
DN200	71	270	220	465	295	12-22
DN250	76	270	220	505	355	12-26
DN300	83	270	220	580	410	12-26
DN350	92	270	220	640	470	16-26
DN400	102	270	220	695	525	16-30
DN450	114	270	220	755	585	20-30
DN500	127	270	220	280	650	20-33
