BFV11-氣動對夾蝶閥

設計特點

蝶板加工采用球形加工方法，蝶板形位誤差很小，閥門的啟閉扭矩低，扭矩值一致性好，可控制在標準扭矩±5范圍內，非常適合大批量組裝電氣動裝置，橡膠閥座直接硫化在閥體上，閥門安裝閥座不易被撮起，閥門安裝后閥座內腔不易變形，不會造成啟閉扭矩突變增大，閥座早期磨損而撕裂。而且還可以完全避免閥體與閥座間由于介質的侵入造成的閥座抱死蝶板的嚴重后果。蝶板與閥軸連接選用小模數花鍵結構，上閥軸搞彎強度比普通無銷閥軸高，上閥軸密封采用橡膠密封圈加尼龍支撐套結構，下軸密封采用兩道O型橡膠圈加固體密封脂加護蓋的結構，從而降低下閥軸泄漏的機率，介質有會從閥軸處泄漏。

技術規范

設計依據		GB標準
設計標準		GB/12238
結構長度	對夾連接	GB/12221
連接法蘭尺寸		JB/9113、JB/T79
試驗和檢驗		JB/T9092

技術參數

公稱通徑	DN50~800
連接方式	法蘭
氣缸選配	JRP系列、JRS系列、JRG系列及進口執行器系列
氣缸形式	雙作用、單作用（彈簧復位）
控制方式	二位切斷（開關型）、調節型、三段式（開度可選）
公稱壓力	16、25、40Bar，150LB、300LB、10K、20K（如需更高壓力訂貨時請注明）
氣源壓力	雙作用：4~8Bar，單作用：5~8Bar
介質溫度	-40~450℃
環境溫度	標準型：-20~80℃
閥體材質	碳鋼、不銹鋼
密封材質	聚四氟乙烯、丁睛、三元乙丙、氟膠

主要零件材質表

序號	零件名稱	材質
序號	零件名稱	球鐵	碳鋼	不銹鋼
1	閥座	聚四氟乙稀、三元乙丙、丁睛、橡膠
2	圓錐銷	45#鋼	45#鋼	不銹鋼
3	蝶閥	球墨鑄鐵鍍硬鉻	碳鋼或不銹鋼	不銹鋼
4	閥體	灰鑄鐵	碳鋼	不銹鋼
5	螺栓	35#鋼	碳鋼	不銹鋼
6	閥桿	45#鋼	不銹鋼	不銹鋼
7	鍵	45#鋼	不銹鋼	不銹鋼
8	襯套	銅基粉末	銅基粉末冶金	銅基粉末冶金
9	O型圈	橡膠、氟橡膠

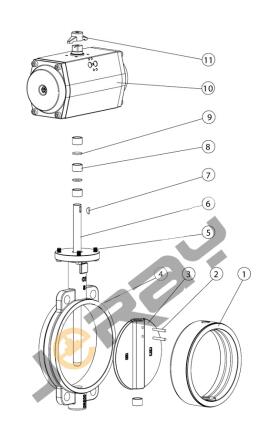

10	氣動裝置	擠壓鋁合金
11	位置指示燈	塑料

備注：主要零部件及密封圈的材質亦可根據實際工況或客戶要深圳市設計選型

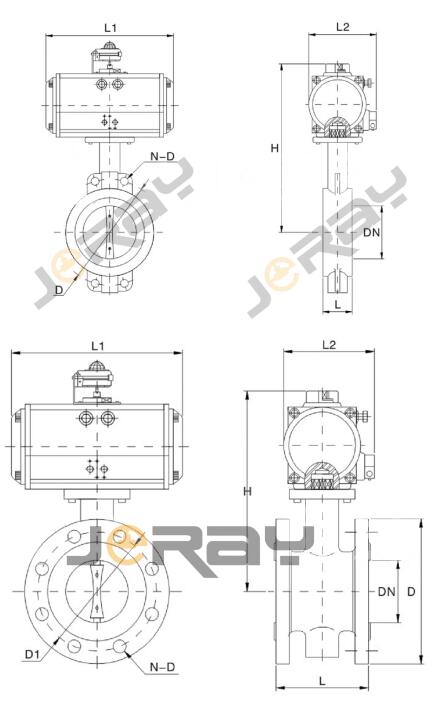

主要外形尺寸——PN6、10（6、10bar)

公稱通徑[DN]	外形尺寸
公稱通徑[DN]	L對夾連接	L法蘭連接	L1	L2	H	D	N-D
50	42.6	108	141/159	71/83	269/281	120	4-23
65	45.6	112	159/211	83/95	283/303	136.2	4-26.5
80	45.6	114	159/248	83/107	289/309	160	8-18
100	51.6	127	211/269	95/123	320/338	185	4-24.5
125	55.6	140	248/269	107/123	351/366	215	4-23
150	55.6	140	269/345	123/152	380/405	238	4-25
200	59.6	152	345/409	152/172	435/477	295	4-25
250	67.6	165	409/438	172/187	509/552	357	4-29
300	77.6	178	438/550	187/215	597/622	407	4-29
350	77	190	550/600	215/240	653/688	467	4-30
400	86.5	216	550/633	215/262	720/787	515	4-30
450	105.6	222	600/633	240/262	772/858	565	4-30
500	131.8	229	633/730	262/330	867/1004	620	4-33
600	152	267	730/1700	300/-	998/1220	725	4-36
700	163	292	1320/1970	-	1116/1282	840	4-36
800	188	318	1430/2700	-	1330/1007	950	4-39

備注：根據不販閥門扭矩，不同的氣源壓力及不同的實際工況，選擇相匹配怕執行器其相關外形尺寸也隨之變化

附件選型及用處

電磁換向閥	雙作用選二位五能、單作用二位三通、單電控雙電控訂貨時注明，電磁換向閥起到換氣做用
限位開關	遠程反饋開關信號
手操機構	可實現手動開、關閥門
定位器	輸入模擬量信號（4-20mA或者0-10V），調節閥門開度大小
氣源處理三聯件	對氣源進行穩壓、過濾、氣缸潤滑
備注	以上附件不是標準配件，如需配置請訂貨時候注明，電磁換向閥和限位開關有分防爆和不防爆，如需防爆還要注明防爆等級
