當前位置：首頁 >> 產品中心 >> BFV13-氣動法蘭偏心蝶閥

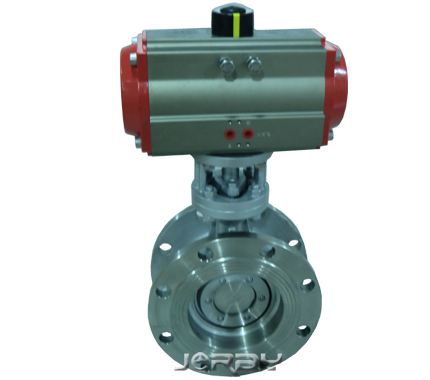

BFV13-氣動法蘭偏心蝶閥

設計特點

國產精品、技術精湛、密封可靠、應用廣泛、替代進口

流動通性能好、品質優良、精巧美觀、啟閉力矩小、壽壽長

球閥高平臺結構ISO5211連接標準、安裝更加專業和方便

開啟靈活、工作穩定、結構緊湊、輕巧美觀

本蝶閥可適用于食品、醫藥、化工等凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉或設節介質流量之用。

耐高溫、耐高壓、耐磨損、防火、使用壽命長

三維偏心原理設計、蝶板開啟瞬間分離密封面、多層次密封結構、密封性能卓越。

技術規范

設計依據

GB標準系列

ANSI標準系列

設計標準

GB/T12238

API609

結構長度

對連式連接

GB/T12221

ASMEB16.10

連接法蘭尺寸

GB/T9113、JB/T79

ANSI B16.5(2~24”)”

ANSI B16.47（26~32 “）

試驗與試驗

GB/T9092

API 598

備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造

技術參數

公稱通徑

DN50~800

連接方式

法蘭

氣缸選配

JRP系列、JRS系列、JRG系列及進口執行器系列

氣缸形式

雙作用、單作用（彈簧復位）

控制方式

二位切斷（開關型）、調節型、三段式（開度可選）

公稱壓力

16、25、40Bar，150LB、300LB、10K、20K（如需更高壓力訂貨時請注明）

氣源壓力

雙作用：4~8Bar，單作用：5~8Bar

介質溫度

-40~450℃

環境溫度

標準型：-20~80℃

閥體材質

碳鋼、不銹鋼

密封材質

聚四氟乙烯、對位聚苯、金屬硬密封、硬質合金

備注：其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型

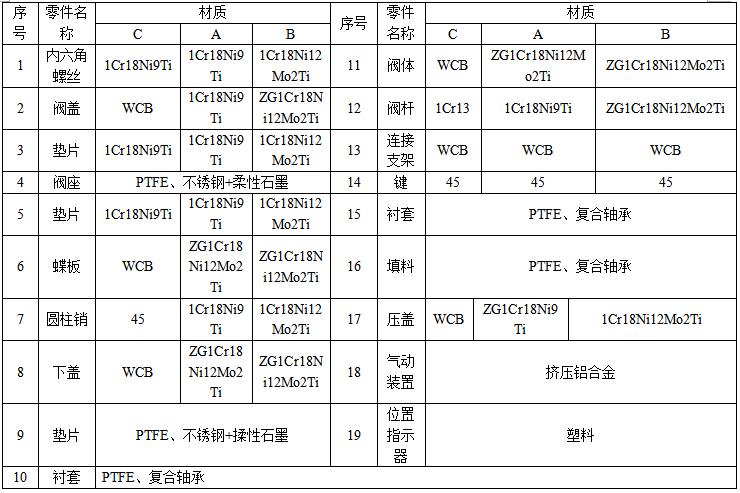

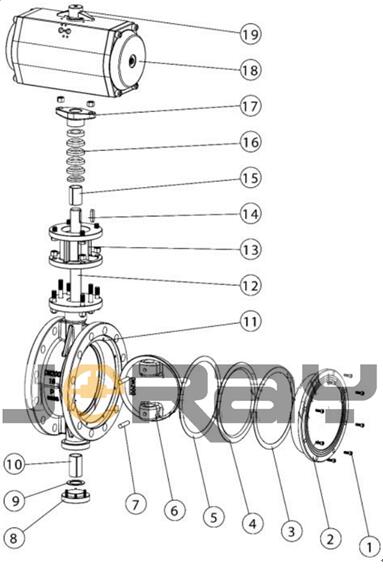

主要零件材質表

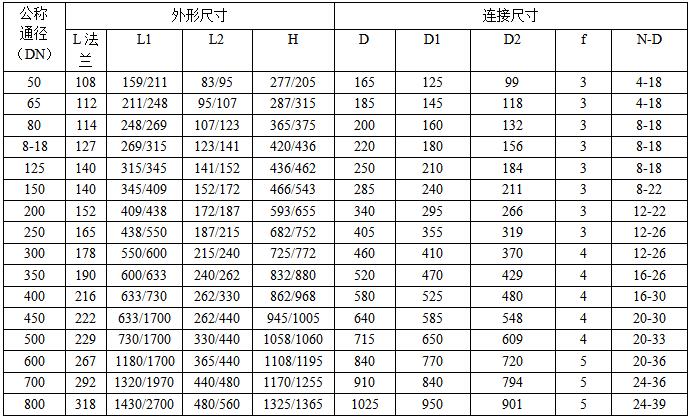

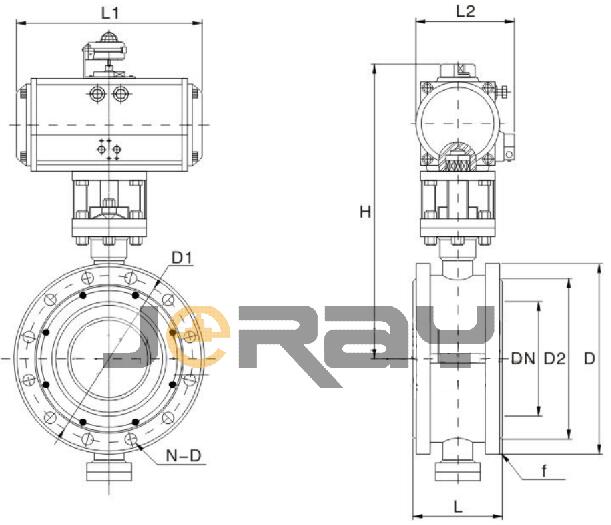

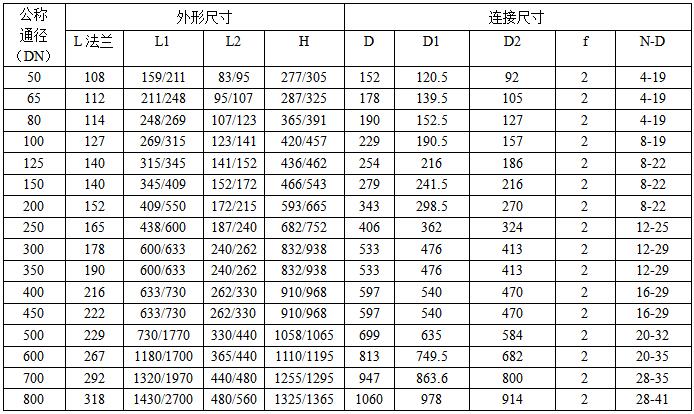

主要尺外形尺寸—PN16（16bar)

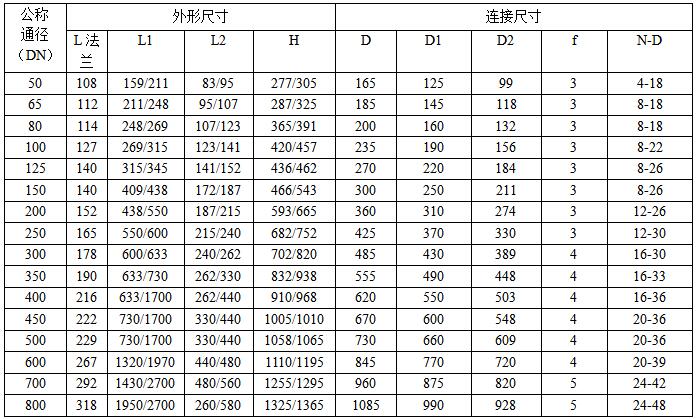

主要外形尺寸—PN25(25bar)

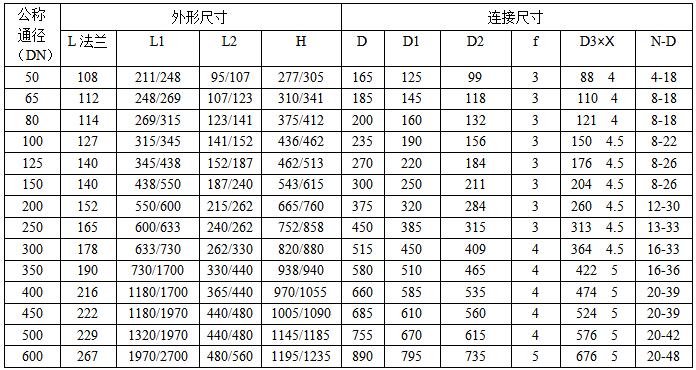

主要外形尺寸—PN40(40bar)

主要外形尺寸—Class150

備注：根據不同的閥門扭矩，不同的氣源壓力及不同的實際工況，選擇相匹想的執行器其相關外形尺寸也隨之變化。

附件選型及用處

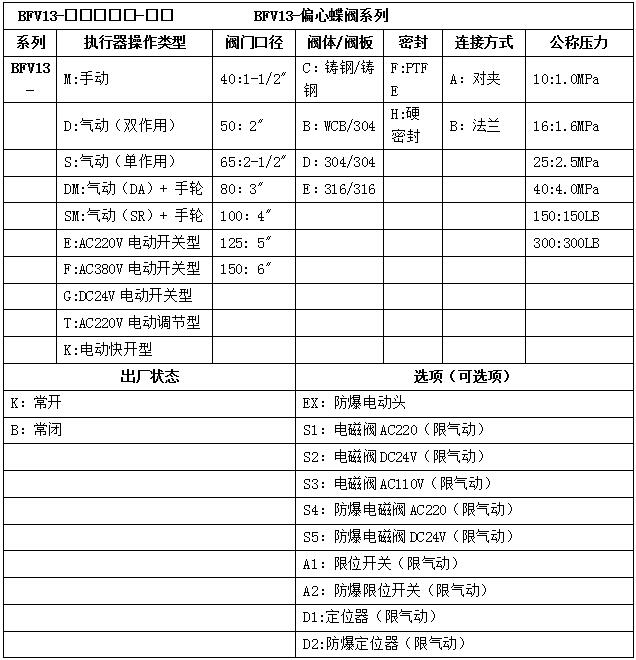

選型表
